旋轉蒸發儀的結構原理
發布時間：2021-07-01 瀏覽
次
如果您想了解我們的產品，歡迎隨時撥打我公司的銷售熱線，或點擊下方按鈕免費咨詢！電話咨詢即刻享受本月價格折扣！

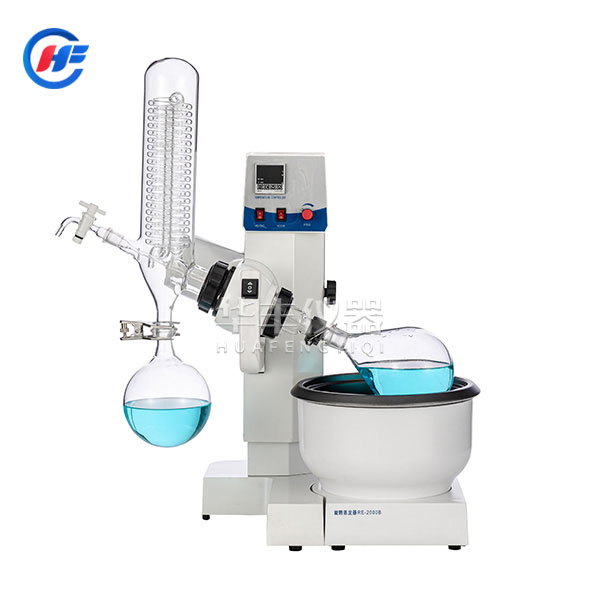

先來了解一下旋轉蒸發儀的結構原理：蒸餾瓶是具有標準磨口接口的茄形或圓底燒瓶，通過一高度回流蛇形冷凝管與減壓泵連接，再回流冷凝管另一開口與帶磨口的接收燒瓶連接，用于接收被蒸發的有機溶劑。
旋轉蒸發儀用新型用于在凝汽管和減壓泵之間設置一三通活塞，當系統與大氣相通時，可將蒸餾燒瓶、接液燒瓶轉移溶劑，當系統與減壓泵連接時，系統應處于減壓狀態。用時，應先減壓，再開電動機旋轉蒸發儀，結束時，應先停機，使空氣通氣，以旋轉蒸發儀脫落。用作蒸餾的熱源，往往與相應的恒溫槽配套。
接下來我們?cè)賮?lái)了解一下旋轉蒸發儀的工作原理，通過電子控制，使燒瓶在合適的速度、恒速旋轉，增加蒸發面積。旋轉蒸發儀通過真空泵處于負壓狀態。在恒溫條件下，蒸氣燒瓶在旋轉的同時置于水浴鍋中加熱、擴散、蒸發，使瓶?jī)?nèi)溶液負壓負壓。
旋轉蒸發儀的系統可密封減壓至400~600毫米汞柱；用加熱浴加熱蒸餾瓶?jī)?nèi)的溶劑，加熱溫度可接近該溶劑的沸點；同時旋轉，使溶劑在50~160轉/分之間形成薄膜，增加蒸發面積。另外，在冷卻器的作用下，熱蒸汽能迅速液化，加快蒸發速度。下面我們?cè)賮?lái)看看這臺儀器的用途。
1.高低調整：手動升降，旋轉機柱上方手輪，順轉向上，反降。電升、手觸上升鍵主機上升，手觸下降鍵主機下降。
2.冷凝器有兩個外接接頭用于接冷卻水，一頭接進水，另一頭接出水，一般接自來水，冷凝水溫度越低效果越好.上端裝抽真空接頭，接真空泵皮管抽真空用的。
3.開機前，將調速旋鈕左轉至小，按電源開關指示燈亮，然后慢慢向右旋至所需轉速，一般大蒸氣瓶用低速，粘度大、粘度大的溶液用較低的轉速，按標準接口，隨機附500 ml,1000 ml兩種燒瓶都適合。
4.使用時，應先減壓，再開動旋轉蒸發儀，因先停住電動機，再通大氣，以防旋轉蒸發儀脫落。
這就是今天為您分享的全部?jī)?nèi)容，希望您在閱讀完這篇文章后能對儀器有更多的了解。
